旋挖成桩工程应用现状

施工队伍组成：专业地基基础施工企业、地勘单位专业技术人员、施工总承包企业、私人承包

存在问题

1、先进技术代替传统工艺，技术力量及经验值储备不足。

2、复杂地质条件下施工经验不足，成孔工艺选择不当及缺乏应急处理办法。

3、项目管理水平参差不齐，施工质量技术标准模糊。

4、施工技术标准欠缺。

旋挖成桩工程相关规范、标准及文件

旋挖成桩工程相关规范、标准

国家标准：《建筑工程施工质量验收统一标准》GB50300-2001、《岩土工程勘察规范》GB50021-2001、《建筑地基基础设计规范》GB50007-2011、《建筑地基与基础工程施工质量验收规范》GB50202-2002、《混凝土结构工程施工质量验收规范》GB50204-2002、《混凝土质量控制标准》GB50164-2011、《工程测量规范》GB50026-2007。

行业标准：《建筑桩基技术规范》JGJ94-2008、《建筑变形测量规范》JGJ8-2007、《钢筋机械连接通用技术规程》JGJ18-2012、《建筑基桩检测技术规范》JGJ106-2003。

地方标准：《建筑地基基础工程施工质量验收规范》DBJ50-125-2011、《旋挖成孔灌注桩工程技术规程》

旋挖成桩工程常用术语解释

干作业旋挖成孔：不适用稳定液（泥浆）护壁，直接采用旋挖钻具成孔的一种工法。

湿作业旋挖成孔：采用旋挖钻具、稳定液护壁的一种成孔工法。

全护筒作业旋挖成孔：使用套管跟进对易坍塌易缩颈地层进行护壁，采用旋挖钻具成孔的一种工法，可分为护筒下到位后钻孔和护筒跟进钻孔。

造壁钻孔：通过预注浆工艺将钻孔位置的松散地层用水泥浆液胶结形成稳定的地层，然后采用旋挖钻具直接取土成孔的一种工法。

负摩阻力：桩周土由于自重固结、湿陷、地面荷载作用等原因而产生大于基桩的沉降所引起的对桩侧表面的向下摩擦力。

刚性角：刚性基础中压力分布角。（桩基础中应注意相邻桩的底标高之差应小于桩净距，一般刚性角设计取45°）

桩的中性点：当桩穿越厚度为L0的高压缩土层，桩端设置于较坚硬的持力层时，当桩的某一深度Ln以上，土的沉降大于桩的沉降，在该段桩长内，桩侧产生负摩擦阻力；Ln深度以下的可压缩层内，土的沉降小于桩的沉降，土对桩产生正摩阻力，在Ln深度处，桩土相对位移为零，既没有负摩阻力，又没有正摩阻力，称该点为桩的中性点。

摩擦桩：在承载能力极限状态下，桩顶竖向荷载由桩侧阻力承受，桩端阻力小到可忽略不计。

端承桩：在承载能力极限状态下，桩顶竖向荷载由桩端阻力承受，桩侧阻力小到可忽略不计。

小直径桩d≤250mm。

中直径桩：250mm＜d＜800mm。

大直径桩d≥800mm。

旋挖钻进工作原理、特点、适用范围

旋挖成孔：通过钻斗的旋转、挖土、提升、卸土和泥浆置换护壁，反复循环而成孔。

钻进原理：在伸缩式钻杆自重（含钻斗重）和固定于桅架上的油缸液压压力作用下，利用钻杆和钻斗的旋转，通过动力头旋转切削土体使土屑装满钻斗后提升钻斗出土，并实现桅杆垂直度的自动调节和钻孔深度的计量，经反复循环而成孔。

旋挖钻机的特点：自动化程度高、移位灵活方便；低噪音、低振动、扭矩大、成孔速度快，效率高；采用柴油作为燃料，无需水电，安全性能高；无泥浆循环，对环境污染小；誉为“绿色施工工艺”。缺点：因目前旋挖成孔基本采用干成孔方式，无护壁，遇到高回填土、粉土层、较厚流沙层、砂卵石层、孤漂石等复杂地质条件时，成孔较难，易造成卡钻、埋钻、钻杆断裂，缩颈、塌孔、夹砂而形成Ⅲ、Ⅳ类桩。因目前桩底扩底工艺尚不成熟（未配备施工可视可控影像管理装置），桩端承载力未能充分发挥作用，桩设计尺寸需增大。因旋挖机械设备自身无吊装能力，需要吊车、起重机等起重设备配合浇筑混凝土或安装钢筋笼；需要装载车、挖掘机、渣车配合出土，设备占用量大，场地需宽。

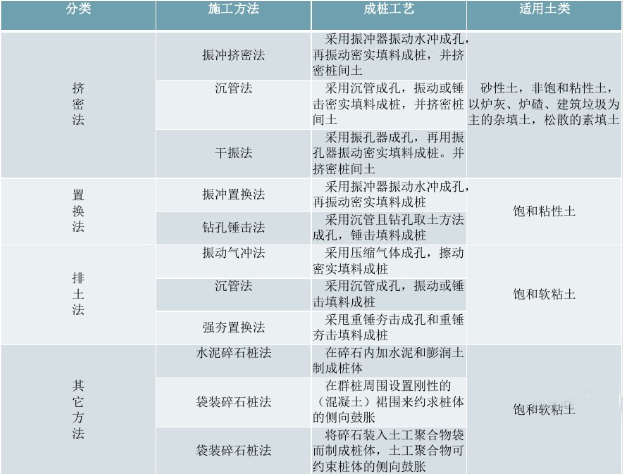

本专业桩基础施工队从事20年的桩基础施工（打桩），具有各种地质、施工环境施工经验，有各类桩基础施工设备。可承接旋挖钻、振动桩、夯孔桩、洛阳铲、冲击钻等各类桩基础施工。对于房屋桩基础、围墙桩、厂房桩、路基桩等可以根据具体情况选择施工设备及配备专业施工人员。质优价廉，工程无忧。欢迎有工程项目的老板朋友联系，可各种方式合作！介绍业务，丰厚信息费红包。洛阳铲、洛阳铲打桩、旋挖钻，旋挖桩、振动桩、螺旋桩、碎石桩、房屋桩、房屋打桩、围墙桩、围墙打桩、厂房桩、厂房打桩、别墅打桩、改建打桩、小型打桩、拦土墙桩、电梯桩、塔吊桩、护坡桩。长沙市、株洲市、湘潭市、衡阳市、邵阳市、岳阳市、常德市、张家界市、益阳市、娄底市、郴州市、永州市、怀化市、湘西、打桩、桩基础施工。

长沙打桩

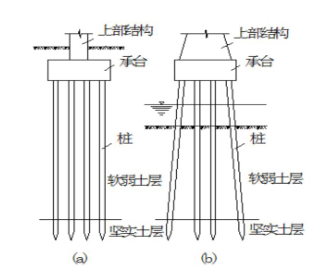

桩基础组成：基础和连接于桩顶的承台。

作用：将上部结构荷载通过承台传递给基桩，再由基桩传递到地基土体（持力层）。

特点：历史悠久、承载力高、稳定性好、沉降量小而均匀、便于机械化施工、适应性强。

桩之作用：

1）将荷载传至硬土层，或分配到较大的深度范围内，以提高承载力。

2）减小沉降，从而也减小沉降差，故地基强度够，而变形不合要求时亦用。

3）抗拔：用于抗风、抗震、抗浮等。

4）有一定抗水平荷载能力，特别是斜桩。

5）抗液化：深层土不易液化，浅层土液化后，有桩支撑，有助于上部结构的稳定。

桩基础应用广泛，沿海、内陆地区均用。同基坑支护、地基处理并为土木工程三大热点。近年来，桩基成为高层建筑、大中桥梁的主要基础形式，为设计桩基，须了解其类型、机理、承载力及变形验算等。

桩基使用范围：

1、高层、重要建筑物；

2、重型工业厂房、仓库、料仓；

3、较大水平荷载或上拔力的构筑物基础；

4、精密或大型设备基础；

5、表层软弱土层、需处理土层；

6、地震区。

桩基设计主要内容：桩型选择、单桩承载力确定、群桩承载力和沉降验算，桩身强度和承台计算。

桩的类型

按承台与地面相对位置分高承台桩基、低承台桩基。

按桩轴线方向分竖直桩、斜桩、叉桩。

按材料分：木、钢、钢筋混凝土

木桩——水位以上耐久性差，强度低，我国森林资源不足，应用少。

钢桩——本身强度高，易加工，接头容易，运输方便，但造价是混凝土的3-4倍，用于海洋平台及陆上重要工程，如宝钢高炉、金茂大厦用钢管桩。

钢筋混凝土桩——取材方便，价格便宜，耐久性好，可预制、现浇，尺寸易调，适用性强，故应用广泛，是主要研究对象。

按桩的制作方法分

预制桩——质量易保证、现场整洁、用时间少，但配筋由运输、打桩控制，配筋率较大，长度不可过大，现场接桩、截桩难。

灌注桩——钻孔、放钢筋笼、浇筑。尺寸灵活，还可扩头，配筋率可以小，但现场脏，质量难以保证，例断桩、缩颈、露筋、清底不充分等。

按设置效应分——是否挤土

挤土桩——打入或压入，预制桩或沉管灌注桩。挤土使土密实，但打入有噪声，挤土会发生漂桩，还会破坏周边设施。

非挤土桩——钻、挖孔桩，桩长、桩径可较大，可穿越硬土层、无挤密效果，但有些土（饱和软黏土）本不可挤密。

部分挤土桩——钻小口径孔，再打入，或钢管、砼管桩。

按荷载传递方式分

摩擦型桩：摩擦桩、端承摩擦桩（桩端土差、桩很长、灌注桩清底差）

端承型桩：端承桩、摩擦端承桩（桩端为岩石、大头桩）

按直径大小分——一般直径桩、微桩、大直径桩

微桩（树根桩）——d＜250，多用于地基加固、托换。

大直径桩——d＞800，往往是端承，一柱一桩，人工挖孔。

一般直径桩——（250＜d＜800mm）。

常用桩

1、预制钢砼桩（RC桩）

断面有方、圆两种，方桩边长250-55，长＜13.5；现场预制桩长＜25-30m（桩架高），配筋率＞0.8%（运、吊控制，打桩还会产生拉应力）。

截面大则作成管桩，有时加预应力（省钢）。

钻孔灌注桩

超高层多用大直径桩，甚至直径＞3m，承载力可达4000t，用一般直径桩可能摆不开。

可扩孔，用扩孔器或爆扩（少用）。

沉管灌注桩（挤土）

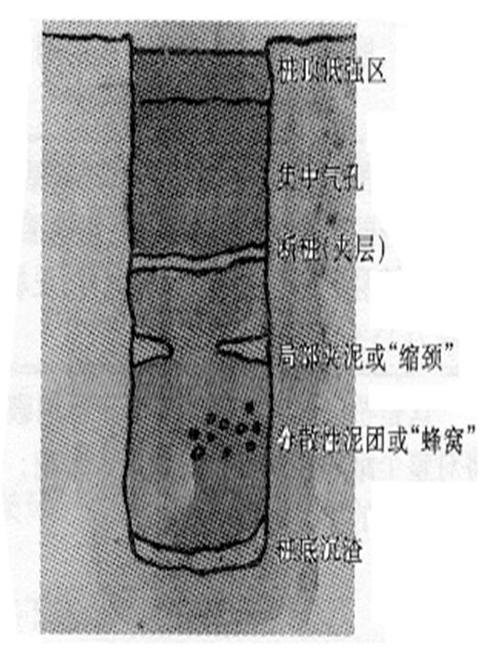

锤击或振动沉管，下有钢砼头，再灌混凝土，拔管，易发生断桩、缩颈（软土中）。有人建议复打，造价提高。仅浙江多用。缺点：易产生缩颈、断桩、局部夹土、混凝土离析等质量事故。

钢管桩：有开口、闭口时形成土芯后亦有一定挤土，d小则挤土可能性大，是否挤土将影响承载力。

桩的两种极限状态

桩基承载力极限状态

1、超过最大承载力

2、产生不适于继续承载的变形

3、桩基发生整体失稳

桩基正常使用极限状态

变形、耐久性，桩承台等。

源自丨中国土木工程网

如有侵权，请联系删除

钢筋种类很多，通常按化学成分、生产工艺、轧制外形、供应形式、直径大小，以及在结构中的用途进行分类，下面我们主要整理一下按用途的分类！

01

受力筋

指布置在梁或板的下部承受拉力的那部分钢筋及抗剪切的起弯筋、吊筋等。怎么样区分板的受力筋跟分布筋？

（1）以板的开间、进深跨度区分：如果是单项板，那么平行于短跨方向的钢筋是受力筋，平行于长跨方向的钢筋是架立筋。如果是双向板，那么长跨、短跨方向的钢筋全部是受力筋。

（2）以钢筋直径上来区分：钢筋的直径大的为受力筋，直径小的钢筋为分布筋。

（3）以布置上来区分：正弯矩筋布置在下的钢筋为受力筋，在之上垂直分布的钢筋为分布筋，负弯矩筋（如悬挑板 ）相反，在下的钢筋为分布筋，在之上的钢筋为受力筋。

02

分布筋

出现在板中，布置在受力钢筋的上部，与受力钢筋垂直。作用是固定受力钢筋的位置并将板上的荷载分散到受力钢筋上，同时也能防止因混凝土的收缩和温度变化等原因，在垂直于受力钢筋方向产生的裂缝，属于构造钢筋。（满足构造要求，对不易计算和没有考虑进去的各种因素，所设置的钢筋为构造钢筋。）

03

箍筋

用来满足斜截面抗剪强度，并联结受拉主钢筋和受压区混凝土使其共同工作，此外，用来固定主钢筋的位置而使梁内各种钢筋构成钢筋骨架的钢筋。是梁和柱抵抗剪力配置的环形（当然有圆形的和矩形的）钢筋，是口字形的，将上部和下部的钢筋固定起来，同时抵抗剪力。

04

架立筋

是梁上部的钢筋，只起一个结构作用，没实质意义，但在梁的两端则上部的架立筋抵抗负弯距，不能缺少。（架立钢筋设置在梁的受压区外边缘两侧，用来固定箍筋和形成钢筋骨架。如受压区配有纵向受压钢筋时，则可不再配置架立钢筋。架立钢筋的直径与梁的跨度有关。）

05

贯通筋

是指贯穿于构件（如梁）整个长度的钢筋，中间既不弯起也不中断，当钢筋过长时可以搭接或焊接，但不改变直径。

架立筋和贯通筋有什么区别？

在钢筋布置上，架立钢筋是布置本跨的1/3，也就是说，本跨梁存在左右支座钢筋。通长钢筋是全长布置。架立筋起架立作用，一定的受压作用，可以在一定程度上提高梁的承载力。

贯通筋是指贯穿于构件（如梁）整个长度的钢筋，中间既不弯起也不中断，当钢筋过长时可以搭接或焊接，但不改变直径。贯通筋既可以是受力钢筋，也可以是架力钢筋。

架力筋也有贯通的，如规范中规定在梁上部两侧的架力筋必须是贯通的，此时的架力筋在支座处也可承担一部份负弯矩。

如果在梁的上下都有通长的钢筋，一般在梁上（受压区）且直径较小的是架力筋，在梁下的是都受力钢筋。

06

负筋

就是负弯矩钢筋，弯矩的定义是下部受拉为正，而梁板位置的上层钢筋在支座位置根据受力一般为上部受拉，也就是承受负弯矩，所以叫负弯矩钢筋。（支座有负筋，是相对而言的，一般应该是指梁的支座部位用以抵消负弯矩的钢筋，俗称担担筋。一般结构构件受力弯矩分正弯矩和负弯矩，抵抗负弯矩所配备的钢筋称为负筋，一般指板、梁的上部钢筋，有些上部配置的构造钢筋习惯上也称为负筋。当梁、板的上部钢筋通长时，大家也习惯地称之为上部钢筋，梁或板的面筋就是负筋）。

07

拉结筋

在无法同时施工的两个或多个构件之间预留的起拉结作用的钢筋就是拉结筋 。是加强框架填充墙与柱连结的受力钢筋，提高了填充墙稳定性和抗震能力。

08

腹筋

一般位于梁两侧中间部位而得来的，是梁中部构造钢筋,主要是因为有的梁太高，需要在箍筋中部加条连接筋 （梁侧的纵向构造钢筋实际中又称为腰筋）。在梁高450mm，就应沿梁高两侧应设腰筋，所以数量上就不会少于2根。腰筋的直径最小的直径为10mm，间距不应大于200mm，同时面积配筋率不应小于百分之0.3，在梁两侧的纵向构造钢筋（腰筋）之间还要配置拉结钢筋。一般民用建筑的腰筋直径用16mm和18mm就可以了，拉筋用圆8mm。

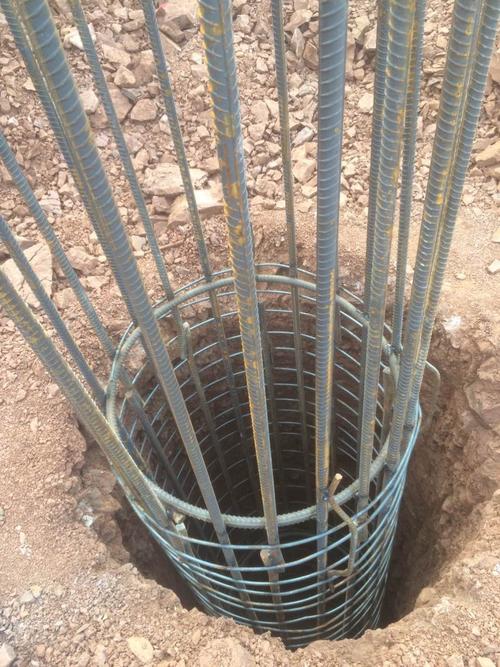

灌注桩钢筋笼主要起的作用跟柱子纵向钢筋的受力是同理，主要起抗拉作用，混凝土的抗压强度高但抗拉强度是很低。对桩身混凝土起到约束的作用，使之能承受一定的轴向拉力。灌注桩中钢筋笼由竖向钢筋、箍筋和和部分定位钢筋组成，抗压桩中的箍筋用来抗剪，纵筋用来抗弯，抗拔桩中的箍筋用来抗剪，纵筋用来抗弯和抗拉。抗压桩中钢筋笼长度为桩长2/3，抗拔桩钢筋笼长度同桩长。长沙洛阳铲、长沙振动桩打桩混凝土灌注桩根据设计要求制作钢筋笼。

种类	适用范围	优缺点	附注
落锤	1．适宜打各种桩；2．粘土、含砾石的土和一般土层均可使用	构造简单，使用方便，冲击力大，能随意调整落距，但锤打速度慢，效率较低	落锤是指桩锤用人力或机械拉升，然后自由落下，利用自重夯击桩顶
单动气锤	适于打各种桩	构造简单，落距短，设备和桩头不易打坏，打桩速度及冲击力较落锤大，效率较高	利用蒸汽或压缩空气的压力将锤头上举，然后由锤的自重向下冲击沉桩
双动气锤	1．适宜打各种桩，便于打斜桩；2．使用压缩空气时，可在水下打桩；3．可用于拔桩	冲击次数多，冲击力大，工作效率高，可不用桩架打桩，但设备笨重，移动较困难	利用蒸汽或压缩空气的压力将锤头上举及下冲，增加夯击能量
柴油桩锤	1．最宜用于打木桩、钢板桩；2．不适于在过硬或过软的土中打桩	附有桩架、动力等设备，机架轻、移动便利，打桩快，燃料消耗少	利用燃油爆炸，推动活塞，引起锤头跳动。重量轻、不需要外部能源
振动桩锤	1.适宜打钢板桩、钢管桩；钢筋混凝土桩和木桩；2．宜用砂土、塑性粘土及松软砂粘土；3．在卵石夹砂及紧密粘土中效果较差	沉桩速度快，适应性大，施工操作简易安全，能打各种桩能打各种桩并帮助卷扬机拔桩	利用偏心轮引起激振，通过刚性连接的桩帽传到桩上

锤击沉桩是利用桩锤下落产生的冲击克服土对桩的阻力，使桩沉到设计的深度。

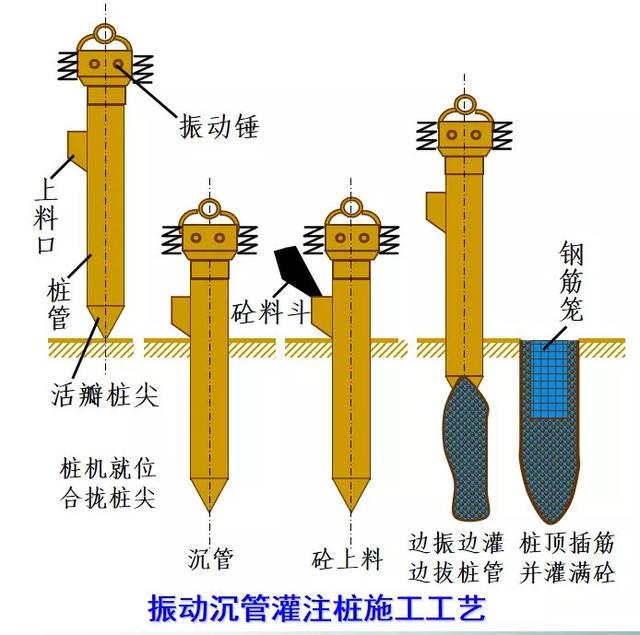

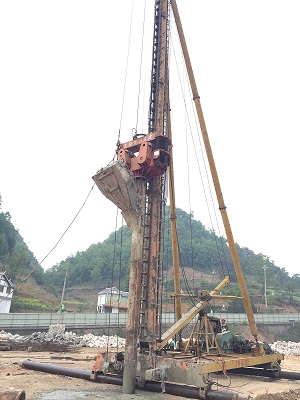

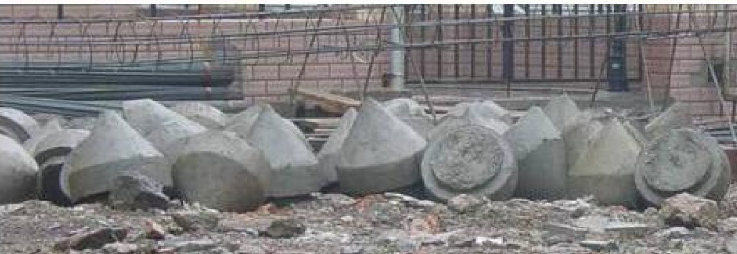

沉管灌注桩，利用锤击打桩设备或振动沉桩设备，将带有钢筋混凝土的桩尖（或钢板靴）或带有活瓣式桩靴的钢管沉入土中，形成桩孔，然后放入钢筋骨架并浇筑混凝土，随之拔出套管，利用拔管时的振动将混凝土捣实，得到灌注桩。

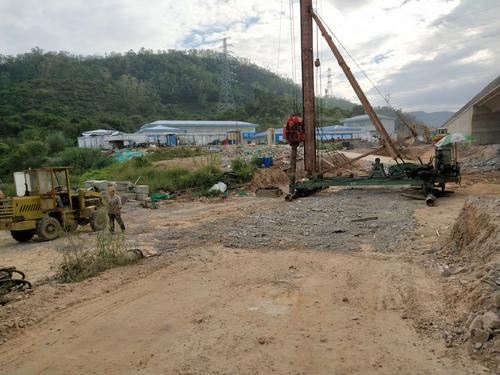

利用锤击沉桩设备沉管、拔管成桩，称为锤击沉管灌注桩，利用振动器振动沉管、拔管成桩，称为振动沉管灌注桩。

在沉管灌注桩施工过程中，对土体有挤密作用和振动影响，施工中应结合现场施工条件，考虑沉孔顺序。间隔一个或两个桩位成孔；

在邻桩混凝土初凝前或终凝后成孔；

一个承台下桩数在5根以上者，中间的桩先成孔，外围的桩后成孔。

为了提高桩的质量和承载能力，沉管灌注桩常采用单打法、复打法、翻插法等施工工艺。

单打法（又称一次拔管法）：拔管时，每提升0.5~1.0m，振动5~10S，然后再拔管0.5~1.0m，这样反复进行，直至全部拔出。

复打法：在同一桩孔内连续进行两次单打，或根据需要进行局部复打。施工时，应保证前后两次沉管轴线重合，并在混凝土初凝前进行。

翻插法：钢管每提升0.5m，再下插0.3m，这样反复进行，直至拔出。

锤击沉管灌注桩施工要点

1、桩尖与桩管接口处应垫麻（或草绳）垫圈，以防地下水渗入管内和作缓冲层。沉管时先用低锤锤击，观察无偏移后，才正常施打。

2、拔管前，应先锤击或振动套管，在测得混凝土确已流出套管时，方可拔管。

3、桩管内混凝土尽量填满，拔管时要均匀，保持连续密锤轻击，并控制拔管速度，一般土层以不大于1m/min为宜，软弱土层与软硬交界处，应控制在0.8m/min以内为宜。

4、在管底未拔到桩顶设计标高前，倒打或轻击不得中断，注意使馆内的混凝土保持略高于地面，并保持到全管拔出为止。

5、桩的中心距在5倍桩管外径以内或小于2m时，均应跳打施工；中间空出的桩须待邻桩混凝土达到设计强度的50%以后，方可施工。

–长沙洛阳铲打桩
