打桩工程劳务合同书

甲方:

乙方:

依据《中华人民共和国合同法》、《建筑法》、《建筑工程施工合同》有关规定,双方根据分负责,配合协作精神,经协商达成本合同:

一、工程名称:×××房建工程

二、工程地点:××××××

三、工程设计单位:××××××

四、工程施工内容:

1、工程范围:××××××的钻孔灌注桩及CFJ桩的施工,本工程桩基包括直径0.8m桩基44根,直径0.5m的以现场实际完成的工程量计算。

五、工期要求:

确保甲方确定的要求。

六、工程质量评定及标准:

按现行工程质量检验评定标准进行评定,达到优良。钻孔灌注桩经第三方检测,要求全部为优良桩。对于因乙方原因出现施工质量不合格的工程(缺陷桩)乙方应在甲方规定的时间内无条件返工,直至达到质量验收标准,返工后仍不能达到质量标准,由乙方承担违约责任,并赔偿甲方的经济损失,甲方有权将其清除出场。

七、承包方式方法:

采取除钢筋、混凝土、水、生活用电由甲方提供外,其他工、料、机等一次包死的承包形式,不存在任何费用调整。

八、工程数量:

按桩号的设计桩长(有变更时按监理工程师确认的桩长)数量结算。桩顶按设计要求需要凿除的超灌部分不结算。

九、合同价款:

规定的工作内容全部完成,达到甲方验收标准后,按如下单价进行结算:

不计桩径大小,钻孔灌注桩综合单价×××元/m3。

十、付款方式:在施工过程中付部分进度款,打桩工程结束后,()日内一次性付清工程款。

十一、违约责任:

甲、乙双方签订合同后,应严格履行合同,若任何一方违约,均承担其全部责任。

十二、甲方应负的责任:

1、施工前,甲方提供桩基础平面图一套。地质资料成果报告一份。负责提供该建筑的定位控制点,因甲方提供定位控制点不准确而造成的损失及后果,由甲方负责。

2、负责施工现场的“三通一平”派驻工地代表,对工程施工质量和工程施工进度给予监督。对乙方放线纪录、完成工作量、打桩纪录、桩位偏移尺寸纪录及时进行审核、签证。

3、施工前,甲方应提供施工现场地下隐蔽工程资料,如水、电、暖、煤气管道、通讯电缆、地下管线等若甲方没有提供地下隐蔽工程资料,在打桩过程中造成全部经济损失由甲方负责,并承担由此而发生的费用,且工期顺延。

4、施工中,工程变更、群众阻拦、遇到旧基础、大型石块、洞穴、雷雨、大雾和六级以上大风等恶劣气候等原因工期顺延。

5、工程完工后,甲方负责组织预制管桩的监测,承担检其测费用,负责组织工程竣工验收。

6、乙方分包甲方基础打桩工程,单价一次性包死,甲方代扣税金,应向乙方提供代扣代缴完税凭证。

7、在施工过程中如遇到旧基础、洞穴、地下管线、电缆煤气管道、通讯电缆、回填建筑垃圾及大型石块,应由甲方负责处理,并负担费用。

8、打桩施工现场应保持四周及上空的架空输电线路安全操作距离不得小于15米。

9、甲方负责提供桩机移机行走路线,若因移机造成水泥地面损环由甲方负责。

十三、乙方应负的责任:

1、负责编制具体施工方案,搞好安全和技术交底。

2、施工前,向甲方呈报放线纪录,甲方、监理审核无误后方可施工。

3、依据图纸设计要求,施工技术规范和变更通知书,精心组织施工,确保工程质量达到设计、规范要求。

4、施工竣工后3日内向甲方提供桩基础竣工图和打桩记录、桩位偏移尺寸等资料。

1、本协议一式两份,甲乙双方各一份。

2、协议自双方签字盖章之日起生效,至工程竣工结算并付清价款时自行废止。

3、合同签订时间:

年 月 日。

甲方(章):

乙方(章):

身份证号码:

身份证号码:

电话号码:

电话号码:

施工合同主要几个要素:签订责任人,单位需要盖公章。约定工程内容、工期、计价方式、结算款时间、验收标准、违约责任等。其中对于打桩的甲方来说,由于大型设备,要求付乙方一定的进场费,并垫付一定的开工费用,如果是按进度结算款,应规定好相应的进度核算节点。

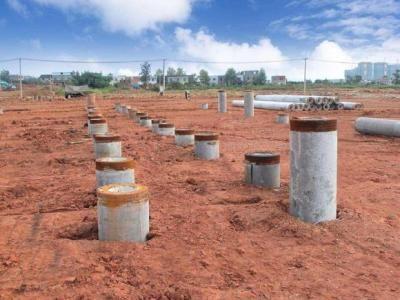

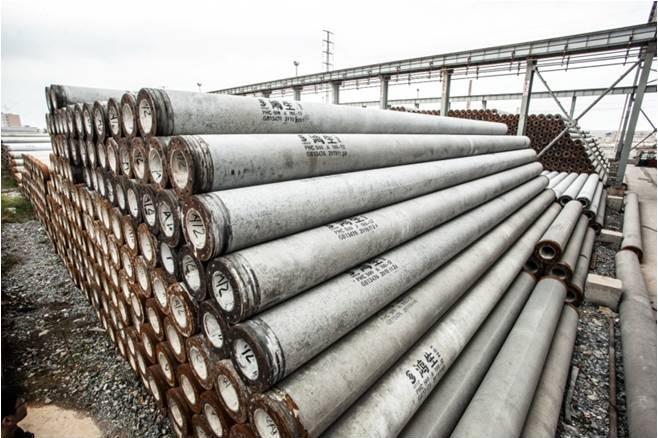

预应力管桩

长沙打桩

在国外,混凝土桩已有近百年历史。

混凝土管桩约有60年历史。

预应力混凝土管桩约有40多年历史。

预应力高强混凝土管桩亦有20多年历史。

预应力混凝土管桩由于具有良好的技术性能和显著的经济效益等优点,越来越被重视,应用范围越来越广。

目前国内已经有很多具有相当实力的公司在进行管桩的研究与制造。

预应力混凝土管桩可分为后张预应力管桩和先张法预应力管桩。先张法预应力管桩是采用先张法预应力工艺和离心成型法制成的一种空心筒体细长混凝土预制构件,主要由圆筒形桩身、端头板和钢套箍等组成。管桩按混凝土强度等级或有效预压应力分为预应力混凝土管桩和预应力高强混凝土管桩。预应力混凝土管桩代号为PC,预应力高强混凝土管桩代号为PHC,薄壁管桩代号为PTC。PC桩的混凝土强度不得低于C60,薄壁管桩强度等级不得低于C60,PHC桩的混凝土强度等级不得低于C80。

按管桩的抗弯性能或混凝土有效预压应力值分为A型、AB型、B型和C型。

按管桩外径分为300~1000mm规格,壁厚为60~130mm。

按管桩的外观质量和尺寸偏差分为优等品、一等品和合格品。

预应力管桩不仅具有和普通管桩一样的优点,而且由于其自身特点同时具备以下其他管桩所不具备的优点。

单桩承载力高,设计选用范围广、对持力层起伏变化较大的地质条件适应性强、单桩承载力造价便宜、运输吊装方便,接桩快捷、成桩长度不受施工机械的限制、施工速度快,功效高,工期短。

使用范围

钢筋混凝土预制桩适用范围是含水量较少的粉质粘土和沙土层,可以承载20层的高层建筑。管桩适用于抗震设防烈度≤7的一般工业与民用建筑的低承台桩基。

管桩的选用

1、设计人员应根据工程地质情况、建筑物结构类型、荷载性质、桩的使用功能,沉桩设备(静压、锤击)、施工条件、施工经验等,经综合分析后选用。

2、管桩用作摩擦或端承摩擦桩且穿越的坚硬土层较薄时,宜选用A、AB型桩,其长泾比(桩总长/桩外径)不宜大于100;当用于端承桩或摩擦端承桩且需穿越一定厚度较硬土层时,宜选用AB、B型桩,其长径比不宜大于80.

3、软土地基宜采用AB、B型PHC管桩。

施工方式

静力压桩、锤击沉桩、振动沉桩、钻孔植桩法。

用柴油锤打桩时,振动剧烈,噪音大,挤土量大,会造成一定的环境污染和影响。然而,采用静压法施工,就无振动,无噪音,但挤土作用依然存在。

打桩时送桩深度受限制,在深基坑开挖后截去余桩较多,但用静压法施工,送桩深度可以加大,余桩就较少。

有些地质条件,如以石灰岩作持力层、在“上软下硬、软硬突变”的地质条件下,不宜采用锤击法施工。孤石及地下障碍物较多的地基,不宜选用。有坚硬的夹层且该夹层又不能作为持力层时,不宜选用管桩。从软土层直接进入中风化或微风化基岩的地基,应慎用。石灰岩及其他熔岩地区,应慎用。

沉管灌注桩施工

长沙打桩

使用锤击式桩锤或振动式桩锤将带有桩尖的钢管沉入土中,形成桩孔,然后放入钢筋笼、浇筑混凝土,最后拔出钢管,形成所需的灌注桩。

锤击沉桩的施工

1、打桩设备:桩架、桩锤和动力装置

桩锤:是钢筋混凝土打桩设备的重要部分,根据桩的类型和场地土层不同,需要选择不同的桩锤。

落锤:适用适宜在一般土层及黏土和含有砾石的土层中,通常桩较容易贯入。使用卷扬机升起桩锤,利用桩锤重力下落的能量将管沉入土中。设备构造简单没使用方便,冲击力大,可以根究需要调节桩锤的高度,不过锤击效率较低,对桩端部损伤较大。

单动汽锤:利用蒸汽或压缩空气的压力向上对桩锤做功,将桩锤顶起,然后自由下落冲击管桩,适用各种桩。结构简单,不易损坏桩头,打桩速度及冲击力较落锤大,效率高;

双动汽锤:利用蒸汽或压缩空气的压力将桩锤上举及下冲,增加夯击能量,100~200次/分,适宜打各种桩,可用于打斜桩,如使用压缩空气,也可拔桩。

柴油锤:利用燃油爆炸,推动活塞,引起桩头跳动打击桩头。最适宜打钢板桩、木桩,在软弱地基打12m以下的砼桩,适于中型桩,锤重0.12~6.0t,40~80次/分,移动便利,打桩快,燃料消耗少,但桩架高度低,遇软土或硬土不宜使用,噪音较大、燃烧烟气对大气有污染,目前很多城区范围限制使用。

振动桩锤:利用偏心轮引起的激振,通过刚性连接,从桩帽传到桩上。适宜于打钢板桩,钢管桩,长度在15m以内的打入式灌注桩,适用于亚粘土松散沙土、黄土或软土,不宜用于岩石,砾石和密实的粘性土地基。

液压锤:没有噪音、大气污染,频率高,设备较为复杂,造价高,贯入度大。

桩锤选择:宜重锤低击

桩锤应根据地质条件、桩的类型、桩的长度、桩身结构强度、桩群密集程度以及施工条件等因素来确定,其中地质条件的影响最大。

一般当桩锤重大于桩重的1。5~2倍时,沉桩效果较好。

桩架组成:底盘、导向杆、斜撑、滑轮组、动力设备。

功能:沉桩导向、吊锤、吊桩、吊射水管、配重加压和水管等。

桩架的选择,应考虑桩锤类型、桩的长度和施工现场的条件等因素。

桩架的高度=桩长+桩锤高度+滑轮组高+起锤移位高度+安全工作间隙

动力装置的选择应根据桩锤的类型来确定。

2、打桩施工

准备工作:

1、清除地上、地下障碍物,平整、压实场地,设置排水沟;

2、放桩的基准线,定桩位,设置水准点;

3、接通现场水、电管线,准备好施工机具,桩的质量检验工具;

4、进行打桩试验,≮2根,检验工艺、设备是否符合设计要求;

5、确定打桩顺序。

施工工艺:设置标尺—桩架就位—吊桩就位—扣桩帽、落锤、脱吊钩—低锤轻打—正式打(接桩,送桩,截桩,静、动载试验,承台施工等)

注意:采用重锤低击,开始要轻打;注意贯入度变化,做好打桩记录(编号、每米锤击数、桩顶标高、最后贯入度等);

如遇异常情况(贯入度剧变;桩身突然倾斜、位移、回弹;桩身严重裂缝或桩顶破碎等),暂停施打,找设计、甲方会商处理。

旋挖钻机-桩工机械

打桩机主要由桩锤,桩架,动力系统,以及附属设备组成。打桩机在道路施工,码头修建,近海工程以及楼房地基修建等基础工程中都会广泛应用。

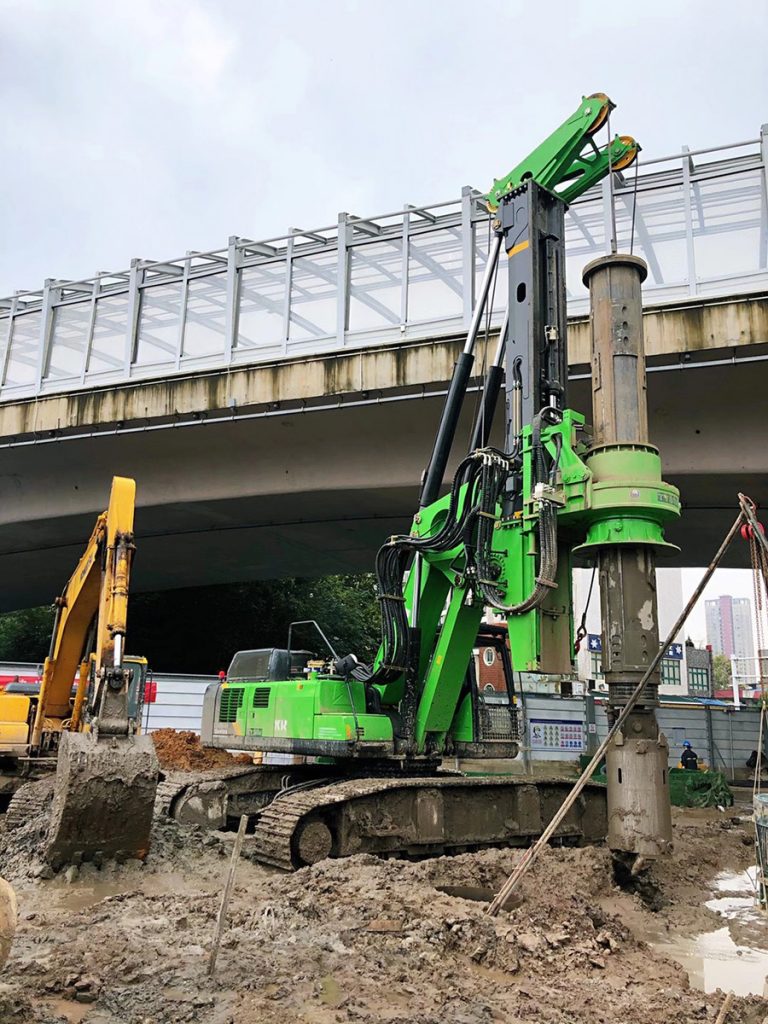

旋挖钻机:是利用伸缩钻杆传递扭矩并带动回转钻斗、短螺旋钻头或其他作业装置进行干、湿钻进、逐次取土(岩屑)、反复循环作业成孔的一种专用设备。目前主要设备厂商有三一重工、徐工、山河智能、中联重科、金泰、宝峨、宇通重工、中车、泰信机械、土力机械、恒天九五等。2019年我国桩工机械市场规模达到145.9亿元,产销量超过8500台,其中旋挖钻机销量超过5500台,占比达到65%。我国桩工机械行业企业数量多,产品档次不高。近几年来,随着基建的大幅增长,一批优秀的国产桩工企业成长起来,带动国产桩工机械产品占据了国内市场95%份额。随着国内市场竞争不断增强,三一重工、中联重科、山河智能等企业在桩工设备占比越来越大。世界桩工机械发达的国家主要是德国、意大利和日本,其次是美国、英国、法国等国。桩工机械大型化、智能化,我国的企业主要还是跟随。

目前主流企业的一些产品在展会中披露。

三一集团以“智造、机惠”为主题,从产品智能化、制造智能化、服务智能化和管理智能化等不同视角全方位展示了工程施工机械、配套件及服务等领域的创新产品与技术硕果。此次三一带来的桩机产品包括三一SH950、SR405RHK、SR235M和SR165C10等四款新机型参展,三一SR235具有一机三工法和模块化拓展等特点;SR165C10具有施工高效、带杆运输等特点。

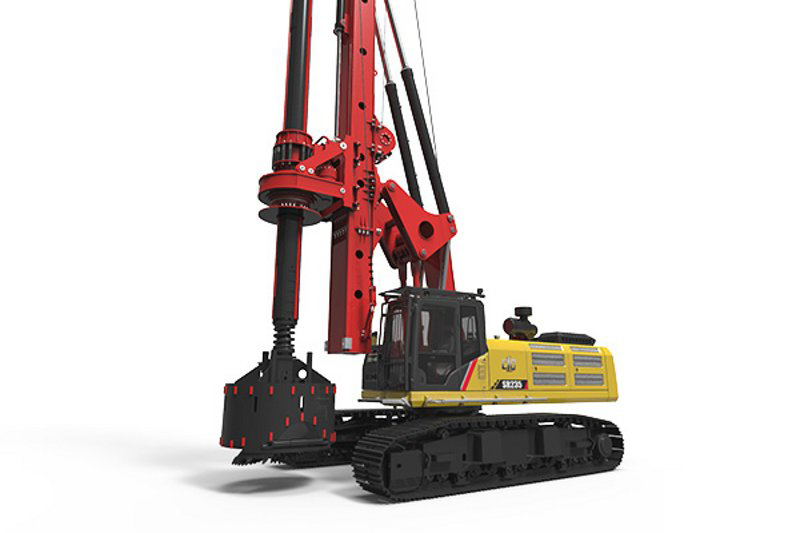

三一重工SR235-C10旋挖钻

徐工基础包括实现260m深槽施工的全球最大吨位的双轮铣槽机徐工XTC180;可实现160m全球最大钻孔深度的徐工XR700E旋挖钻机,该机可配置XRT2100全回转钻机进行全套管绿色无泥施工;可实现国内最大断面施工的徐工XTR8/500隧道掘进机;针对川藏工程等大型隧道施工研发的徐工XMZ200多功能钻机及XTZ3200三臂凿岩台车;针对城市施工的国内首台锂电池驱动徐工XZ4055水平定向钻机以及针对城市管廊施工的徐工XDT50×70矩形顶管机。

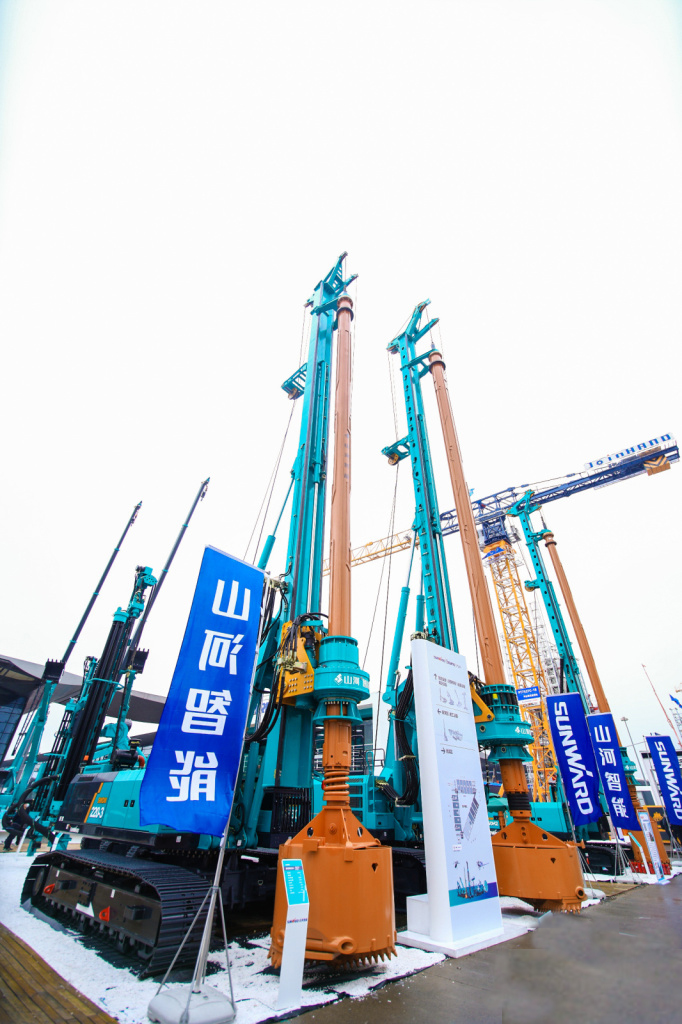

山河智能携挖掘机、旋挖钻机、凿岩设备、移动破碎站、高空作业平台、伸缩臂起重机、盾构机等38种产品盛装亮相!21年间,山河智能秉承先导式创新模式,持续推陈出新。本次参展产品中的桩工机械全系列升级旋挖钻机有SWDM60S小型旋挖钻机,SWDM160H2旋挖钻机、SWDM400V、SWDM600旋挖钻机和SWHG70液压抓斗。

长沙 山河智能 旋挖钻机

中联重科基础施工机械公司重“桩”上阵,携全新升级版旋挖钻机与广大客户共襄盛会。首次发布了隧道掘进机、全回转钻机全新产品。全新ZR400L旋挖钻机具备大扭矩、大加压力特点,专注硬岩深桩施工,在行业内有着‘硬岩专家’的美誉;同时,智能化技术的加持,进一步提升了产品健康度管理和工法智能匹配,更加经济高效,堪称‘掘金利器’。”全球首发的全回转钻机具有性能优越、操作简便、施工高效、低油耗等多项优势。其中,多项关键系统的可靠性达到国际先进水平,整机设计有效兼顾旋挖配合的方便性和综合施工效率。”另一款全球首发的产品为中联重科隧道掘进机产品,具有稳定可靠、工况适应性强等特点,并且在满足同等施工效率时可降低使用成本,极大的提高了客户创收能力。此外,这款产品还采用了多项行业创新技术,在灭尘效果、冷却效果等方面远超行业标准。

上海金泰此次参加上海宝马展的展位号为E49,带来了SH60多功能钻机和SG90液压连续墙抓斗两款参展产品。

上海金泰

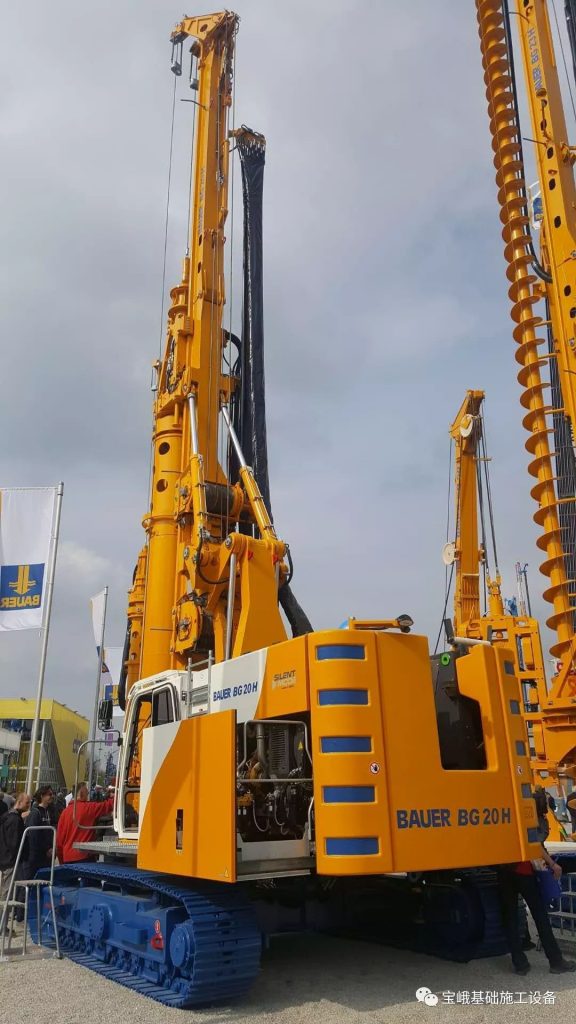

世界桩工机械巨头宝峨此次带来的参展产品包括:GB 50低净空液压抓斗、BG 20 H 低净空钻机、BG 28钻机配BV 1500摇管机和BG 42钻机,以及多种新型钻具。GB 50 和BG 20 H这两款低净空设备,可以很好地满足在城市中心、高压线下、桥梁下等各种受限空间的工程需求。

宝峨 低净空钻机

中车重工此次展出的以TR228H和TR368Hw为代表的全新一代旋挖系列产品实现了更新换代,从内到外,焕然一新,不仅在颜值和性价比上有了质的飞跃,在产品性能和品质上则是更上一层楼。H系列全新产品是北京中车重工深入踏访全国百个施工现场,凝聚众多客户实践智慧和经验的全新旋挖钻产品,更是北京中车重工集精益研发、卓越智造、自主创新和完善服务于一体的划时代产品。

世界知名的桩工机械制造商意大利土力公司携SC-130双轮铣槽机等多款大型设备隆重亮相本届展会。土力SC-130双轮铣槽机属于土力品牌的拳头产品,产品从用户思维出发,满足各类型地质的施工要求的同时,为业主缩短工期30%、降低成本20%。

江苏泰信机械科技有限公司携KR300ES 、KR40A两款系列产品精彩亮相。KR300ES 低净空全液压旋挖钻机精选动力强劲的原装美国康明斯发动机,配合泰信核心技术的电控系统和液压系统,更充分发挥其工作能力;全系列产品通过国标GB认证及欧盟EN16228标准认证,更佳的动态及静态稳定性设计,保证施工安全。KR40A整体运输式全液压旋挖钻机具有快速转场、高效施工、高安全性、实时监控、专业技术以及高通用性等优势。

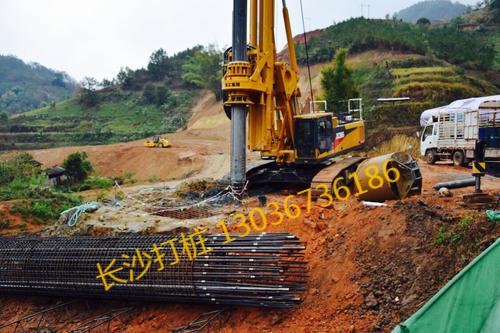

旋挖钻成孔灌注桩

长沙打桩

1、旋挖成桩工程应用现状

2、旋挖成桩工程相关规范、标准及文件

3、旋挖成桩常用术语解释

4、旋挖钻进工作原理、特点及适用土层范围

5、旋挖设备组成、选型及成孔工艺类型

6、旋挖成桩施工工艺及质量控制重、难点

7、旋挖成孔常见问题预防和处理

旋挖成桩工程应用现状

施工队伍组成:专业地基基础施工企业、地勘单位专业技术人员、施工总承包企业、私人承包

存在问题

1、先进技术代替传统工艺,技术力量及经验值储备不足。

2、复杂地质条件下施工经验不足,成孔工艺选择不当及缺乏应急处理办法。

3、项目管理水平参差不齐,施工质量技术标准模糊。

4、施工技术标准欠缺。

旋挖成桩工程相关规范、标准及文件

旋挖成桩工程相关规范、标准

国家标准:《建筑工程施工质量验收统一标准》GB50300-2001、《岩土工程勘察规范》GB50021-2001、《建筑地基基础设计规范》GB50007-2011、《建筑地基与基础工程施工质量验收规范》GB50202-2002、《混凝土结构工程施工质量验收规范》GB50204-2002、《混凝土质量控制标准》GB50164-2011、《工程测量规范》GB50026-2007。

行业标准:《建筑桩基技术规范》JGJ94-2008、《建筑变形测量规范》JGJ8-2007、《钢筋机械连接通用技术规程》JGJ18-2012、《建筑基桩检测技术规范》JGJ106-2003。

地方标准:《建筑地基基础工程施工质量验收规范》DBJ50-125-2011、《旋挖成孔灌注桩工程技术规程》

旋挖成桩工程常用术语解释

干作业旋挖成孔:不适用稳定液(泥浆)护壁,直接采用旋挖钻具成孔的一种工法。

湿作业旋挖成孔:采用旋挖钻具、稳定液护壁的一种成孔工法。

全护筒作业旋挖成孔:使用套管跟进对易坍塌易缩颈地层进行护壁,采用旋挖钻具成孔的一种工法,可分为护筒下到位后钻孔和护筒跟进钻孔。

造壁钻孔:通过预注浆工艺将钻孔位置的松散地层用水泥浆液胶结形成稳定的地层,然后采用旋挖钻具直接取土成孔的一种工法。

负摩阻力:桩周土由于自重固结、湿陷、地面荷载作用等原因而产生大于基桩的沉降所引起的对桩侧表面的向下摩擦力。

刚性角:刚性基础中压力分布角。(桩基础中应注意相邻桩的底标高之差应小于桩净距,一般刚性角设计取45°)

桩的中性点:当桩穿越厚度为L0的高压缩土层,桩端设置于较坚硬的持力层时,当桩的某一深度Ln以上,土的沉降大于桩的沉降,在该段桩长内,桩侧产生负摩擦阻力;Ln深度以下的可压缩层内,土的沉降小于桩的沉降,土对桩产生正摩阻力,在Ln深度处,桩土相对位移为零,既没有负摩阻力,又没有正摩阻力,称该点为桩的中性点。

摩擦桩:在承载能力极限状态下,桩顶竖向荷载由桩侧阻力承受,桩端阻力小到可忽略不计。

端承桩:在承载能力极限状态下,桩顶竖向荷载由桩端阻力承受,桩侧阻力小到可忽略不计。

小直径桩d≤250mm。

中直径桩:250mm<d<800mm。

大直径桩d≥800mm。

旋挖钻进工作原理、特点、适用范围

旋挖成孔:通过钻斗的旋转、挖土、提升、卸土和泥浆置换护壁,反复循环而成孔。

钻进原理:在伸缩式钻杆自重(含钻斗重)和固定于桅架上的油缸液压压力作用下,利用钻杆和钻斗的旋转,通过动力头旋转切削土体使土屑装满钻斗后提升钻斗出土,并实现桅杆垂直度的自动调节和钻孔深度的计量,经反复循环而成孔。

旋挖钻机的特点:自动化程度高、移位灵活方便;低噪音、低振动、扭矩大、成孔速度快,效率高;采用柴油作为燃料,无需水电,安全性能高;无泥浆循环,对环境污染小;誉为“绿色施工工艺”。缺点:因目前旋挖成孔基本采用干成孔方式,无护壁,遇到高回填土、粉土层、较厚流沙层、砂卵石层、孤漂石等复杂地质条件时,成孔较难,易造成卡钻、埋钻、钻杆断裂,缩颈、塌孔、夹砂而形成Ⅲ、Ⅳ类桩。因目前桩底扩底工艺尚不成熟(未配备施工可视可控影像管理装置),桩端承载力未能充分发挥作用,桩设计尺寸需增大。因旋挖机械设备自身无吊装能力,需要吊车、起重机等起重设备配合浇筑混凝土或安装钢筋笼;需要装载车、挖掘机、渣车配合出土,设备占用量大,场地需宽。
